■1枚に異なる縮尺の図面をかきたい

 JWWでは、各レイヤグループごとに縮尺が設定できます。したがって、0番レイヤグループからF番レイヤグループまでの16個の縮尺の異なる図面を、1枚の紙(?)に書くことができます.

 なお、レイヤグループとは、左図の一番下の[1]という表示が1番レイヤグループが現在選択されていることを示します。グループを切り替えるには、この部分をクリックすることで、レイヤの切り替えと同様なバーが表示されますので、そこから目的のレイヤグループを選択します。

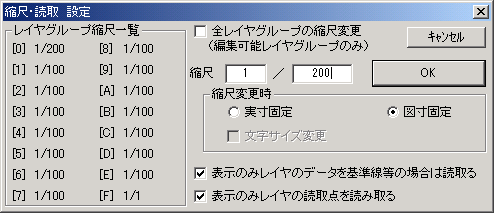

 同じグループレイヤーに書きたい時は、画面左下の縮尺をクリックすると次のようなダイアログが表示されます。


 この[縮尺]で目的の縮尺に変更したら、[図寸固定]にチェックを入れて、[OK]を選んでください。縮尺変更前の図は、縮尺を変更しても元の大きさのままで表示されます。

■縮尺変更時の文字列

 画面右下の縮尺をクリックすると、[縮尺・読取・設定]ダイアログが表示されます。このダイアログで、[縮尺]を変更しますが、このとき、[文字サイズ変更]にチェックを入れておくと、文字も比例して変わります。チェックを入れないと、文字の大きさは、そのままになります。
