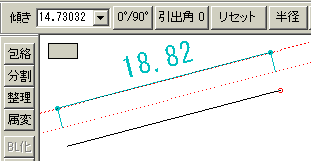

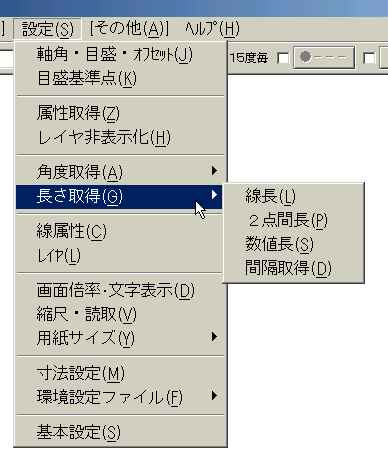

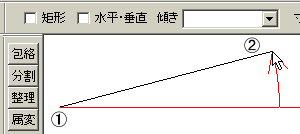

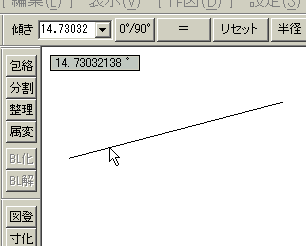

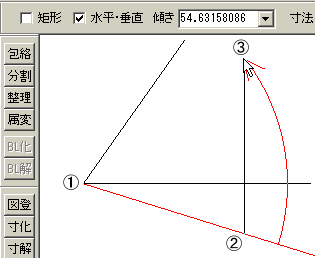

Topページ＝＞JWW-CAD再入門＝＞JW_CAD for Windows再入門＝＞線を引く（初級編） 線を引く（初級編）■属性取得線種、線色、レイヤを切り替えて図面を書くのは、CADの基本です。切り替え方をマスターすると、線を書くたびに、いちいち切り替えるのは、面倒になります。そこで、この［属性取得］があります。これは、すでに画面上に表示してある線に切り替えたいとき、現在の線種、線色、レイヤから、その線の線種、線色、レイヤに切り替えてくれるコマンドです。使い方は、以下の通りです。１）目的の線種、線色、レイヤの条件にあった線が画面上にあることを確認します。 ２）メニューから［設定］−［属性取得］と進むか、［設定］ツールバーが表示されていれば、［設定］ツールバーの［属取］を選びます。 ３）目的の線種、線色、レイヤの条件にあった線をクリックします。 ４）目的の線種、線色、レイヤに切り替わります。 ■線角度指定した線の角度を取得し表示するだけでなく、コントロールバーの［傾き］に取得した角度をセットしてくるコマンドです。例えば、斜め線の寸法を記入する場合を例として、説明します。  １）［寸法］コマンドを選びます。２）メニューから［設定］−［角度取得］−［線角度］と進むか、［設定］ツールバーが表示されていれば、［設定］ツールバーの［線角］を選びます。 ３）寸法を記入する斜め線を選びます。すると、［寸法］のコントロールバーの[傾き］に、指示した線の傾きがセットされます。 ４）あとは、引出線位置、寸法線位置を指定、始点指示、終点指示は、［寸法］と同じです。  ■線鉛直角度 これは、指示した線の直角方向の傾きを、表示するとともに、コントロールバーに［傾き］が表示されていれば、指示した線の鉛直方向の角度を［傾き］にセットしてくれます。左図では、斜め線(約１５度ぐらい）があります。メニューから［設定］−［角度取得］−［線鉛直角度］と進むか、［設定］ツールバーが表示されていれば、［設定］ツールバーの［鉛直］を選んだのち、この斜め線をクリックすると、鉛直方向の角度（この場合はー79.2696782度）が傾きにセットされたことがわかります。 ■X軸角度 これは、基準点（左図では、１の位置）から引いたX軸から、指示した点（左図では、２の位置）の角度を、表示するとともに、コントロールバーに［傾き］が表示されていれば、指示した線の鉛直方向の角度を［傾き］にセットしてくれます。■２点間角度 ２点間角度は、指示した基準点１と、指示した基準点２を端点とする基準線から、最後に指示した角度点までの角度を、表示するとともに、コントロールバーに［傾き］が表示されていれば、指示した線の鉛直方向の角度を［傾き］にセットしてくれます。注：［設定］ツールバーにある角度関係は以上ですが、［設定］−［角度取得］には、そのほか、数値角度、軸角があります。 ■線長・２点長・間隔 これら３つのコマンドは、［設定］ツールバーにあります。また、メニューから［設定］−［長さ取得］からも選ぶことができます。［線長］は、指示した線の長さを表示するとともに、コントロールバーに［寸法］が表示されていれば、指示した線の長さを［寸法］にセットしてくれます。 ［２点間長］は、指示した２点の長さを表示するとともに、コントロールバーに［寸法］が表示されていれば、指示した線の長さを［寸法］にセットしてくれます。 ［間隔取得］は、指示した基準線と、指示した線、または点までの間隔を取得し、表示するとともに、コントロールバーに［間隔］が表示されていれば、指示した線と、線または点までの間隔を［間隔］にセットしてくれます。 ■線上点・鉛直円周点・中心点時として、円周点・中心点・線上点が必要なときがあります。このようなときのため、JW-CADには、円周点・中心点・線上点が拾えるよう、クロックメニューにコマンドが用意されています。ツールバー、メニューバーには、このコマンドは今のところないようです。（Ｖｅｒ2.23ａ）■線上点 線上点を取りたい線上で、マウスの右ボタンを押して９時の方向（左方向）にドラッグすると右クロックメニューが表示されます。［線上点］と表示されていることを確認して、ボタンを離します。すると、ステータスバーに と表示され、線上点を取りたい位置を聞いてきますので、線の始点をマウスで指示します。  すると、マウスで指示した点付近の線上点から線を引くことができます。  これで、線上点を拾うことができました。終点を線上点とする場合も、同じように、線上点を取りたい線上で、マウスの右ボタンを９時方向にドラッグして、右クロックメニューの［線上点］を選び、同様な操作で、終点も線上点とすることができます。  ■鉛直・円周点 鉛直・円周点は、鉛直・円周点を引きたい線上から右ボタンを１２時方向（真上）にドラッグします。クロックメニューの右１２時のメニュー、［鉛直・円周点］が表示されていることを確認して、ボタンを離します。 すると、指定した線上から鉛直線を引くことができます。 指定した線上だけでなく、指定した線の延長線上からも鉛直な線を引くことができます。   スタートの点を線上でない点からの場合は、スタート点して後、鉛直にしたい線上から右ボタンを押しながら１２時方向（真上）にドラッグします。クロックメニューの右１２時のメニュー、［鉛直・円周点］が表示されていることを確認して、ボタンを離します。すると、指定した点から指定した線上に鉛直の線を引くことができます。  円の線上からクロックメニューの右１２時のメニュー、［鉛直・円周点］を選ぶと、円周上の点から線が引き出されます。■中心点 中心点は、求めたい線の上から、右ボタンを押しながら３時方向（右方向）へドラッグすると、右ＡＭクロックメニューの［中心点・Ａ点］が表示されます。表示を確認して、ボタンを離します。すると、最初に指示した線の中心点から線を引き出すことができます。  円の線上で右ＡＭクロックメニューの［中心点・Ａ点］を行うと、円の中心が選ばれます。Topページ＝＞JWW-CAD再入門＝＞JW_CAD for Windows再入門＝＞線を引く（初級編） |
