線を消す

■線を消す　１　（消去）

　線を消す代表は、編集ツールバーの［消去］です。
選択された図形がある場合のとき、このコマンドを選ぶと、選択されている図形が消去されます。ですから、範囲コマンドで消去したい範囲を指定しておき、そして、［消去］コマンドを選べば、まとめて消去されます。

図形が選択されていない状態では、

右クリックで線全体が消去

　左クリックは線・円の部分消去

になっています。このことは、作画画面の下のステータスバーに説明があります。各コマンドとも、このステータスバーの説明を頼りに進めていけば間違いないでしょう。

部分消去の方法を説明すると上図で、１で部分消去する線を選びます。そして、消したい部分の始点２と、終点３を指定しますと、２と３の間の部分が消去されます。

［消去］コマンドを選んだときのステータスバーの一部

線・円をマウスでＬ（左クリックの意味）すると部分消しとなっています。線の一部を消すには、消したい線を左クリックで選び、その線の消したい始点、終点と指定します。

また、図形をマウスでＲ（右クリックの意味）すると消去と表示されています。消したい線を右クリックすると線全体が消えます。

■線を消す　２　（戻る）

　線を消すための方法の２つめは、［戻る］コマンドです。このコマンドは、直前の操作を取り消すコマンドです。線を書いた直後であれば、このコマンドで今書いた線を消すことができます。　［編集］－［元に戻す］と選ぶ、キーボードから［Ｃｔｒｌ］＋［Ｚ］を押す、コマンドバーの［戻る］を選ぶ、［ＥＳＣ］キーでも取り消しができます。

■線を消す　３　（伸縮）

　３つめの方法は、［伸縮］コマンドです。このコマンドは、短すぎた線を延ばす、長すぎた線を短くするなど、線をゴムのように伸縮させるコマンドです。線の伸縮は、ツールバーの伸縮を選びます。伸縮させる線上で左クリックします。伸縮させる位置で左、または右クリックします。このとき、最初に指示した点を含む線側は、必ず残ります。
伸縮１

まず、指示点で左クリックします。そして、指示点の右でクリックすると左の指示点側の線が残ります。伸縮２

指示点の左でクリックすると右の指示点側の線が残ります。

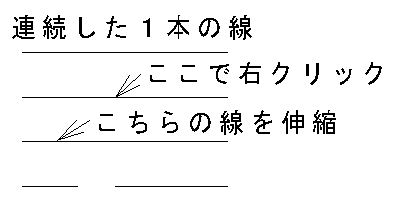

［伸縮］コマンドを選んだとき、右クリックは、線の切断になっています。1本の線を切断し、その一方を伸縮させたいとき利用してください。

線(円弧)を右ダブルクリックで指示すると、基準線となります。以後、左クリックで指示した点を含む線(円弧)がその基準線まで伸縮します。

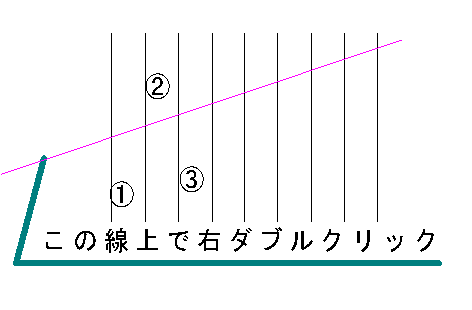

下図で、右ダブルクリックで伸縮の基準線を指定します。

すると、基準線が紫色に変わり、基準線として設定されたことがわかります。つぎに、残したい線として、１、２、３側の線としますと、１，２，３付近で左クリックしていきます。

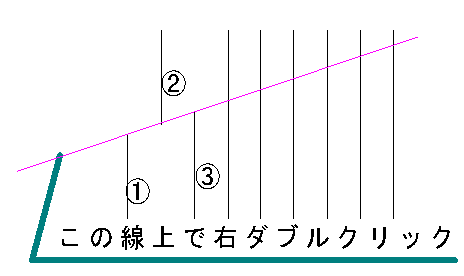

１，２，３の付近で左クリックした結果が下図です。

■線を消す　４　（コーナー）

　４つめの方法は、コーナーコマンドです。２本の線を左クリックすることで長い線は消す、短い線は延ばすなどして、２本の線からなるコーナーにしてくれます。
コーナーコマンドは、2本の線を伸縮させて、コーナーに整形するコマンドです。1本目の線を指示したときに表示される丸印と、2本目の線のクリックした部分が残るようコーナーが作成されます。
コーナー０

＝＞

コーナーを作成する線の指示位置に注意してください。

注意：右クリックは、線の切断になっています。1本の線を切断し、その一方とコーナーを作りたいとき利用してください。
コーナー２

右クリックで線切断

左クリックで線（Ａ）指定
コーナー4

左クリックで線（Ｂ）指定

　コントロールバーの左端に、［切断間隔］があります。

　ここに寸法を入れておくと、線を切断したときに、指定された長さが消去されて、切断されたことがはっきりわかります。下図では、切断間隔を５０を指定していますので、赤丸の点で線を切断したとき、５０ｍｍにわたって、線が消されています。

■線を消す　５　（面取り）

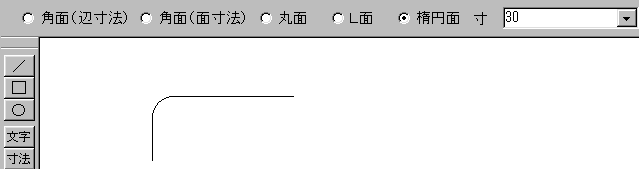

　コーナーコマンドと同様にコマンドに面取コマンドがあります。面取りコマンドは、2本の線を伸縮させて、コーナーをつくり、さらに、そのコーナーを指定された面取りをするコマンドです。線を指示したときに表示される丸印が残るようコーナーを面取しますが、2本目の線を指定する前に、コントロールバーで面の種類、寸法を指定してください。
