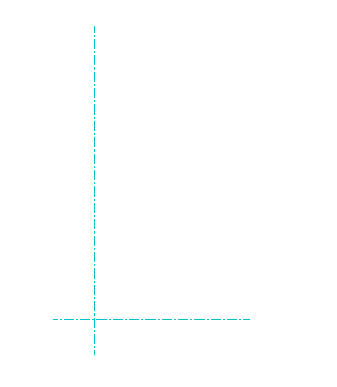

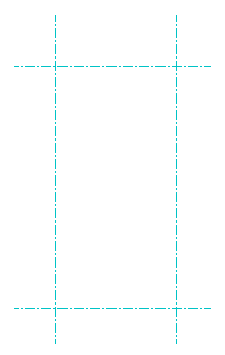

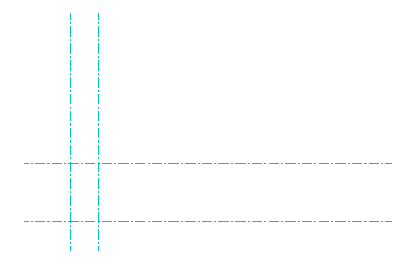

Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く １．基準線を書きましょう０番レイヤーになっているか確認をします。０番レイヤーは、基準線レイヤーとして、ここでは扱います。 線属性を選び、線色1、１点鎖線１とします。  適当な位置に、便所の下の壁の中心線と、左側の中心線を書きます。 そして、複線コマンドを選び、９００と１８００あけて、残りの２本の中心線を引きます。  大半の場合、左図のように中心線が長すぎたのでは、ないでしょうか？ 伸縮コマンドで適当な長さになるよう伸縮させてください。 伸縮させて、拡大したとき、左の図のようになればOKです。Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く |
