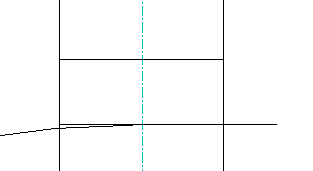

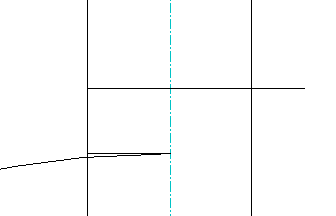

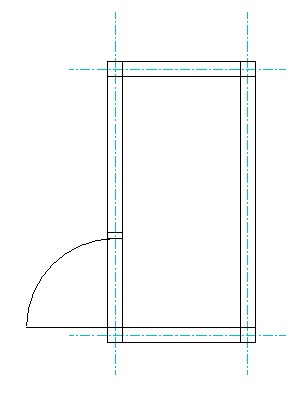

Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く ３．ドアを書きましょう。ドアなど建具類は、２番レイヤーに書き込もうとおもいますので、レイヤーを２番レイヤーに切り替えましょう。  線コマンドで、寸法６００の水平線を中心線から引きます。円コマンドを選び、円弧にチェックを入れます。  中心線とドアの線の交点を中心として、ドアの先端を半径とする円を指定します。  少し長めの円弧を指定します。そして、長すぎた部分は、伸縮コマンドで伸縮させます。 ついでに、間柱も書きましょう。ドアの線を複線コマンドで６００の位置に線を描き、さらに４０のところに線を描きます。そして、左に長い線を伸縮コマンドで壁厚の位置まで伸縮させます。右側の短い線は、一度長く伸ばしてから、再度、所定の位置まで伸縮させます。  円弧の間柱の直線とは、非常に近いので、大きく拡大して、間違わないようにしましょう。 Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く |
