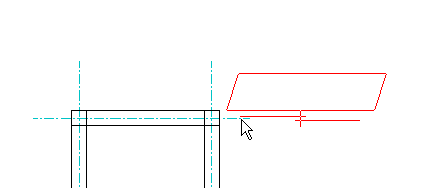

Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く ４．窓を書きましょう。ドアなど建具類は、２番レイヤーに書き込もうとおもいますので、レイヤーを２番レイヤーに切り替えましょう。 建具平面コマンド（[作図]-[建具平面]）から、[１]の引き違い窓を選びましょう。柱の中心間距離は９００ですが、窓の内法は、８００ですので、内法８００を指定します。そして、窓の中心線を指定します。  すると、上図のようになります。  建具位置の指定は、建具の左端が基点ですから、左の柱の内側の中心線との交点を指定します。すると、下図のように建具が記入できます。 Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く |
