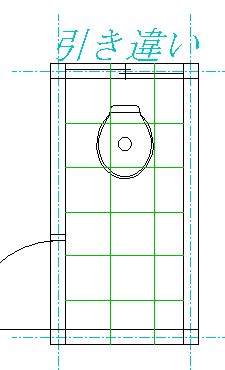

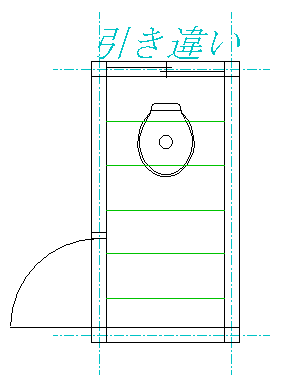

Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く ５．床仕上げを書きましょう。床仕上げは、３番レイヤーに書き込もうとおもいますので、レイヤーを３番レイヤーに切り替えましょう。 線属性コマンドで、線色３、実線に変えましょう。  .複線コマンドで間隔３００で壁の線の複線を引きます。そのままでは、壁の内側まで伸びていますので、伸縮コマンドで調整します。そして、調整した線を間隔３００で次々と書いていきます。 縦線も同様にして、記入していきます。  このままでは、便器の中まで床仕上げの線が書かれてしまっています。消去コマンドの線の部分けしで、便器にかかった線を消去します。  Topページ＝＞JWW-CAD再入門＝＞JWW-CADで図面を書く |
